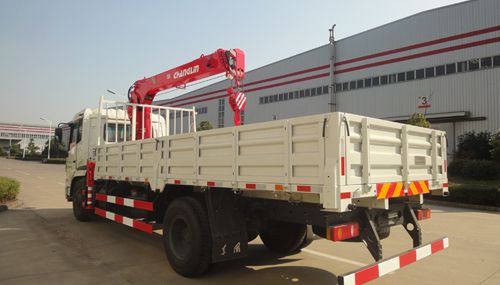

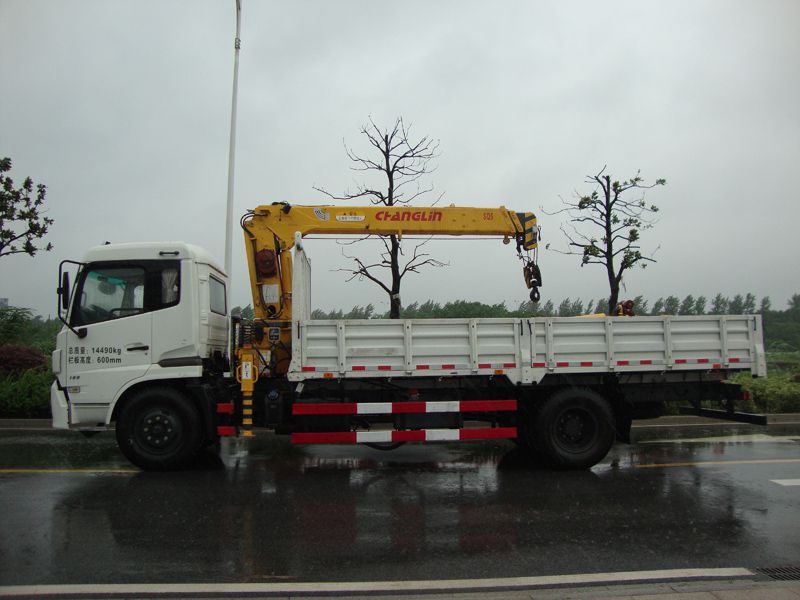

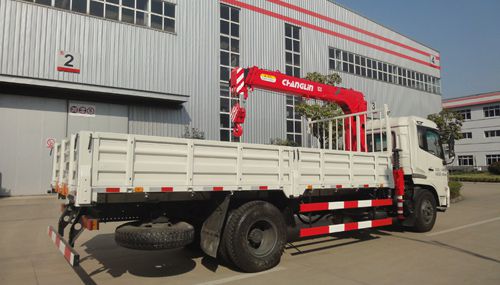

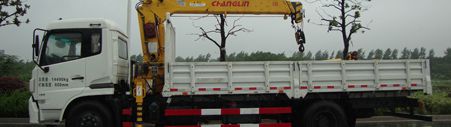

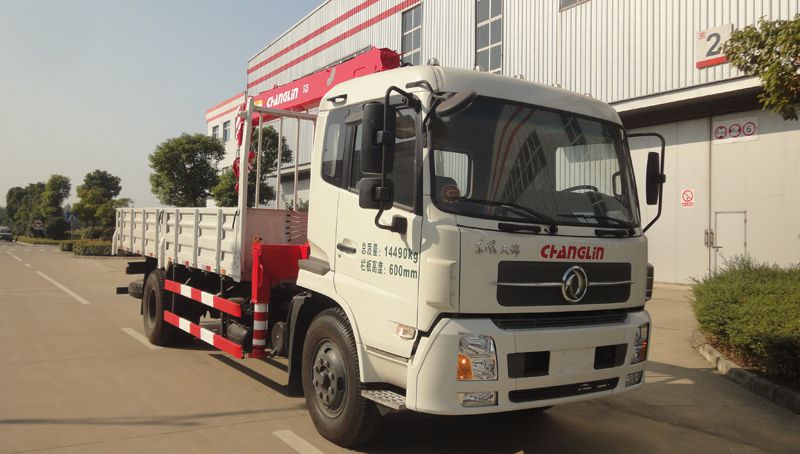

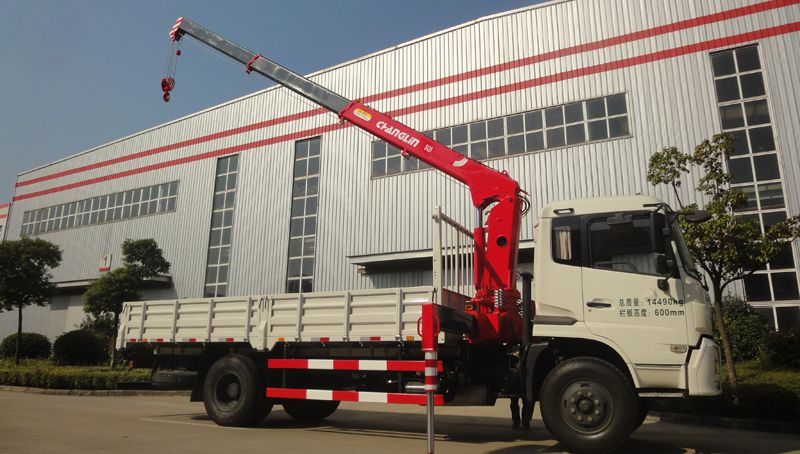

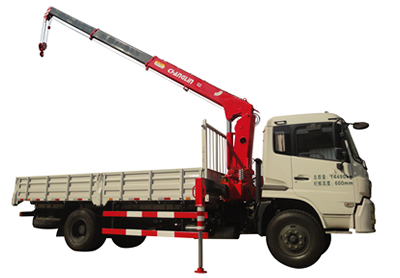

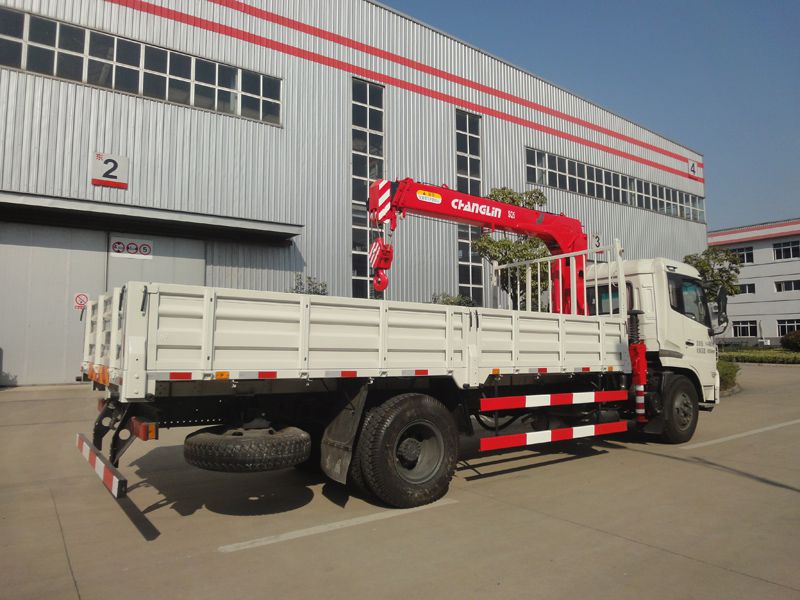

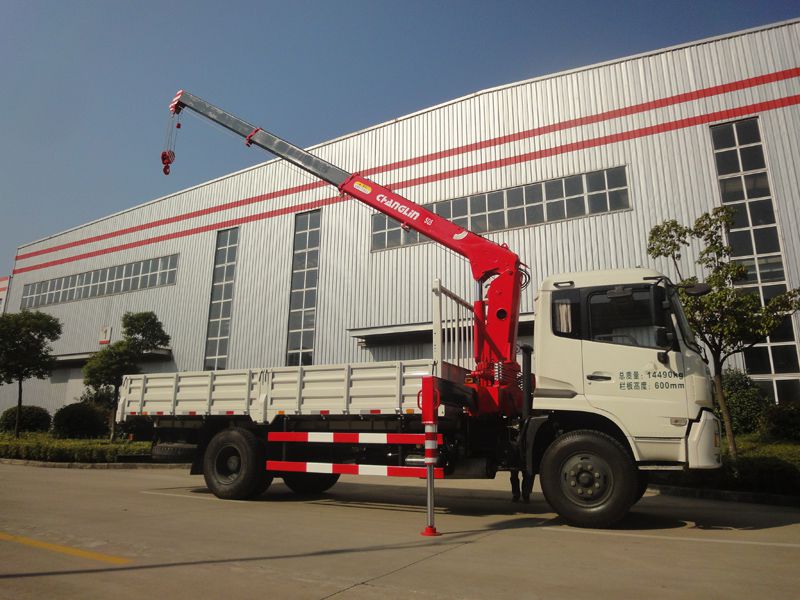

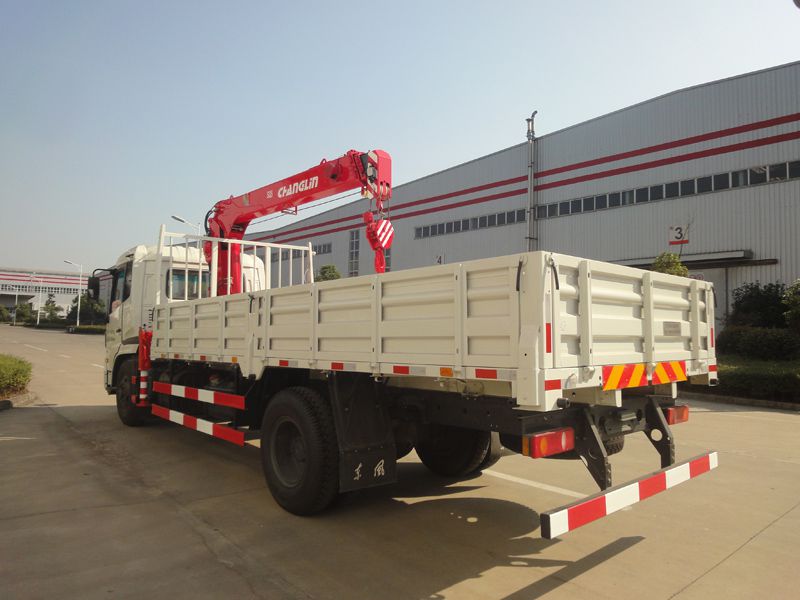

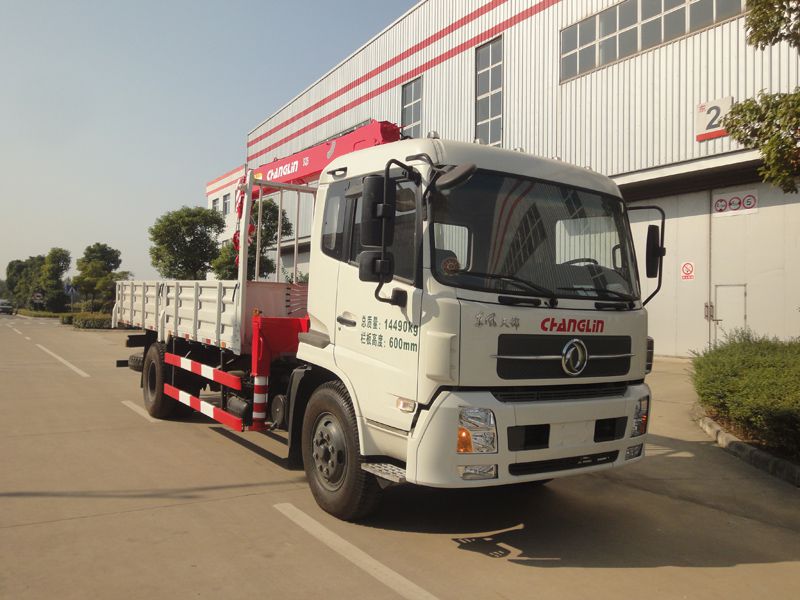

Кран-манипулятор (кран с прямой стрелой SQ5)
- Наш кран-манипулятор SQ5 представляет собой кран, установленный на шасси грузового автомобиля. Он оснащен червячным редуктором, благодаря которому кран может вращаться вокруг своей оси на 360°.
- Данное подъемное оборудование имеет ручной горизонтальный аутригер с размахом 5 метров.
- Шестиугольная форма стрелы гарантирует превосходную поперечную устойчивость КМУ.
- Рабочие рычаги расположены рядом с кабиной, и позволяют осуществлять управление с обеих сторон.
Информационно-консультационное сообщение
- Наши краны-манипуляторы оснащены главным распределителем ручного управления, оснащенным 6 функциями, такими как контроль вращения, раздвижения, рабочего радиуса, подъема стрелы и выдвижение вертикальных цилиндров аутригеров.
- Базовая комплектация крано-манипуляторной установки включает ограничитель высоты, устройство защиты от сильного ветра и светодиодные лампы высокой мощности. Ограничитель грузового момента может быть дополнительно установлен для повышения эксплуатационной безопасности.
Технические параметры:
| № п/п | Наименование | Ед. измерения | Параметры | |||
| 1 | Макс. грузовой момент | кН.м | 125 | |||
| 2 | Макс. грузоподъемность | кг | 5000 | |||
| 3 | Макс. рабочая высота | мм | 8600 | |||
| 4 | Длина стрелы (полностью втянутая) | мм | 3725 | |||
| 5 | Максимальная высота подъема (от земли) | мм | Примерно 10800 | |||
| 6 | Коэффициент подъема | 4 | ||||
| 7 | Макс. угол подъема стрелы | (°) | 77 | |||
| 8 | Мин. угол подъема стрелы | (°) | 0 | |||
| 9 | Боковой размах передней опоры | мм | 2235~5005 | |||
| 10 | Боковой размах задней опоры | мм | - | |||
| 11 | Макс. скорость подъема | Главный крюк (одиночный трос) | Подъем | м/мин | 37.6 | |
| Опускание | 37.6 | |||||
| 12 | Скорость вращения | об/мин | ≤2.5 | |||
| 13 | Угол поворота | ° | Полный оборот на 360 ° | |||
| 14 | Вес крана | кг | 2000 | |||
| 15 | Топливный насос | ------------- | Шестеренчатый насос | |||
| 16 | Емкость топливного бака | л | 100 | |||
| 17 | Рабочее давление гидравлической системы | МПа | 23 | |||
| 18 | Поток гидравлической системы | л/мин | 40 | |||

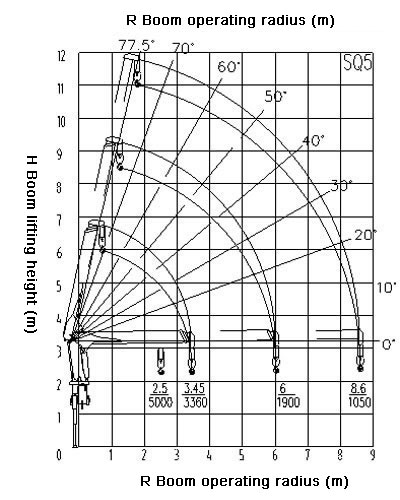

Hоминальная грузоподъемность крана-манипулятора (единица измерения: кгс):
| R / L | 3.72м | 6.3м | 8.88м |
| 2.5 | 5000 | 3800 | |
| 3.0 | 4000 | 3500 | 2500 |
| 3.5 | (3.45) 3360 | 3200 | 2200 |
| 4.0 | 2900 | 2000 | |
| 4.5 | 2600 | 1900 | |
| 5.0 | 2300 | 1850 | |
| 5.5 | 2000 | 1750 | |
| 6.0 | 1900 | 1600 | |
| 6.5 | 1450 | ||
| 7.0 | 1250 | ||
| 8.6 | 1100 |
