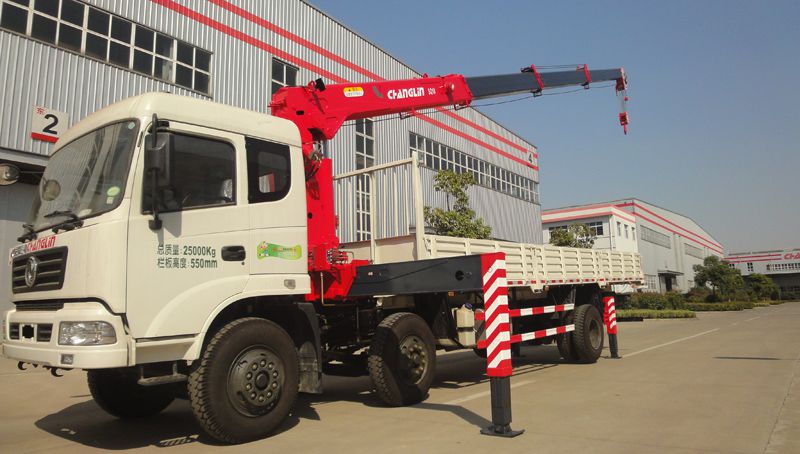

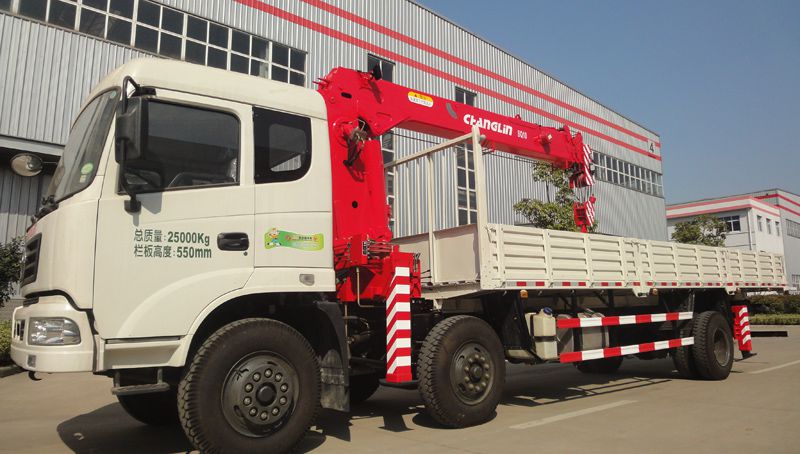

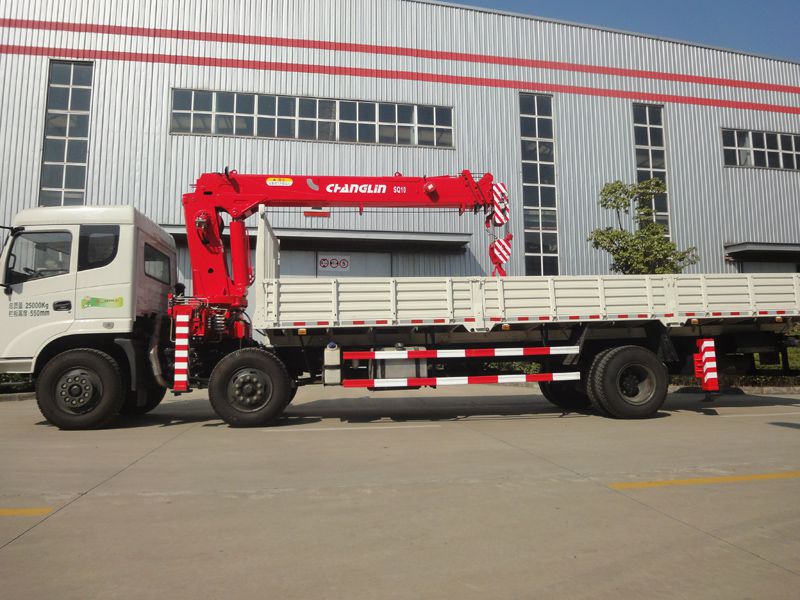

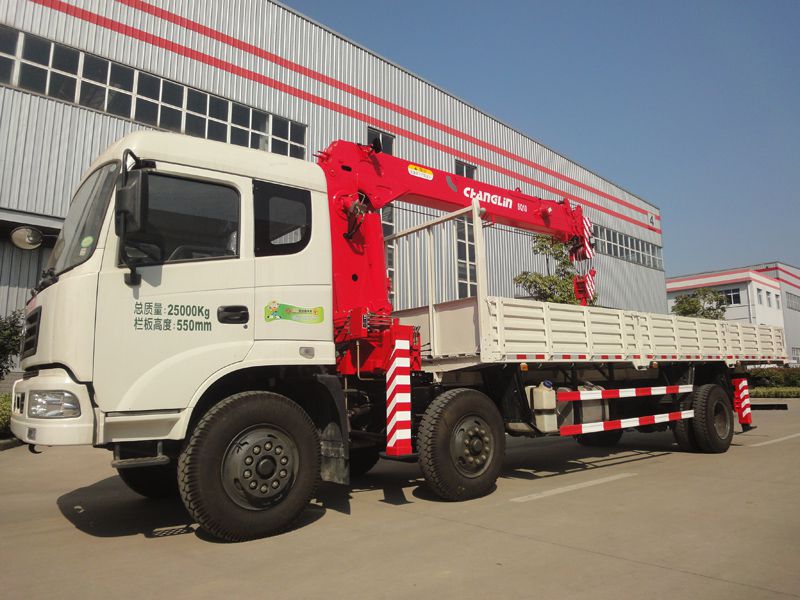

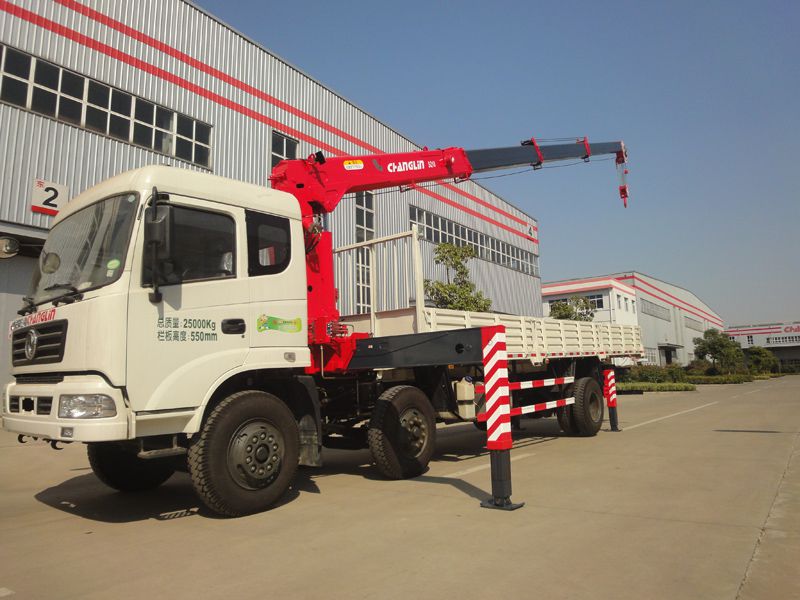

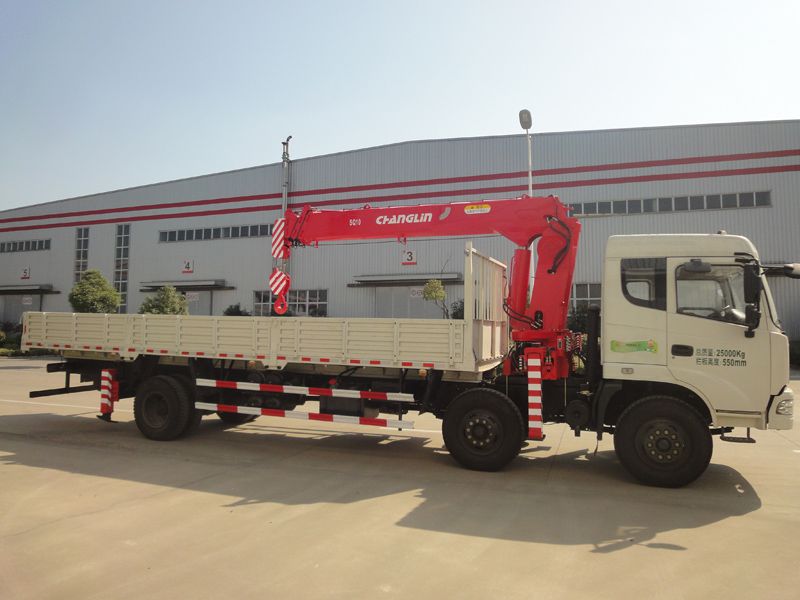

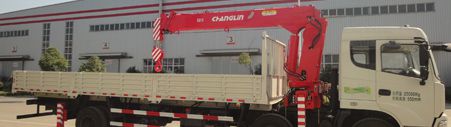

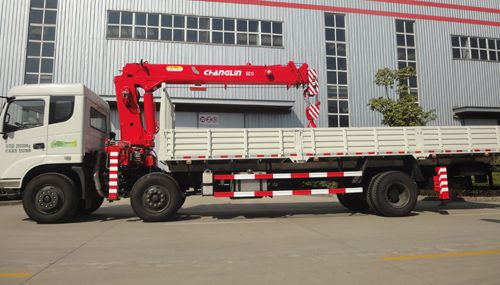

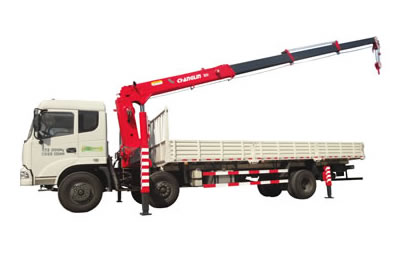

Кран-манипулятор (кран с прямой стрелой SQ10)
- Кран-манипулятор SQ10 с прямой стелой, установленный на шасси грузового автомобиля, оснащен планетарным редуктором, благодаря которому достигается стабильное вращение крана вокруг своей оси на 360°.

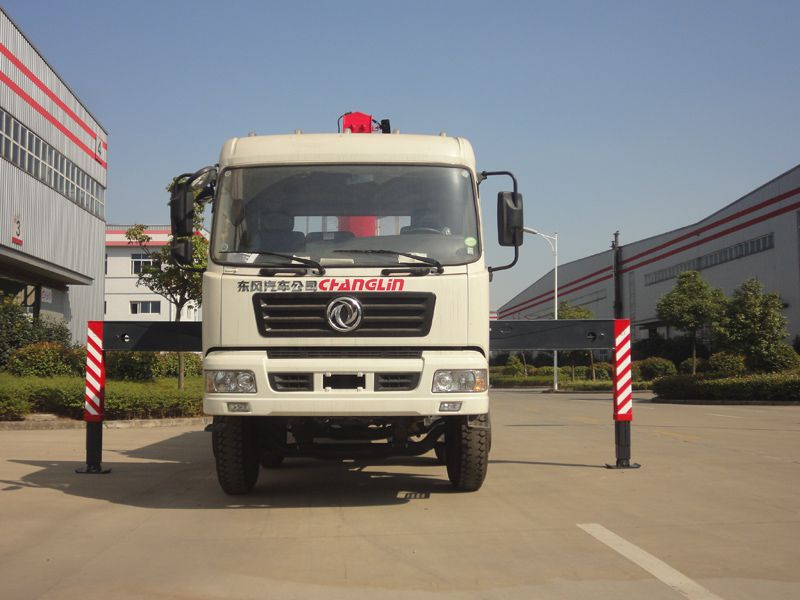

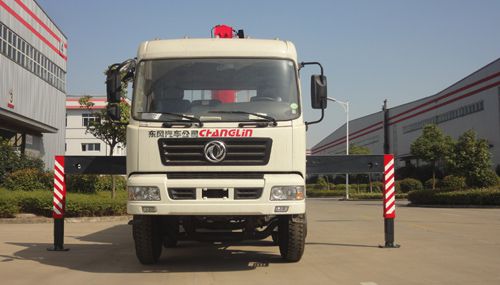

- Размах передних аутригеров КМУ увеличен до 5.56 метров.
- Что касается заднего аутригера, то базовая комплектация оснащена фиксированными аутригерами. По запросу заказчика мы можем установить гидравлические задние опоры, что позволит повысить устойчивость и приспособляемость крана к сложным условиям работы.
Информационно-консультационное сообщение
- Шестиугольная форма стрелы гарантирует превосходную поперечную устойчивость подъемного оборудования.
- Управляемый с помощью главного распределителя кран допускает работу рычагов с обеих сторон.
- Боковые упоры (аутригеры) контролируются отдельными клапанами. Неправильная эксплуатация не допускается благодаря применению переключающим клапанам.
- Ограничитель высоты, устройство защиты от сильного ветра и светодиодные лампы высокой мощности идут в стандартной комплектации крано-манипуляторной установки.
- Для более безопасной эксплуатации кран может быть дополнительно оснащен ограничителем грузового момента.
Технические параметры:
| № п/п | Наименование | Ед. измерения | Параметры | ||
| 1 | Макс. грузовой момент | кН.м | 250 | ||
| 2 | Макс. грузоподъемность | кг | 10000 | ||
| 3 | Макс. рабочая высота | мм | 13300 | ||
| 4 | Длина стрелы (полностью втянутая) | мм | 4360 | ||
| 5 | Максимальная высота подъема (от земли) | мм | Примерно 16600 | ||
| 6 | Коэффициент подъема | 6/4 | |||
| 7 | Макс. угол подъема стрелы | (°) | 75 | ||
| 8 | Мин. угол подъема стрелы | (°) | 0 | ||
| 9 | Боковой размах передней опоры | мм | 2114~5560 | ||
| 10 | Боковой размах задней опоры | мм | 2200 | ||
| 11 | Макс. скорость подъема | Главный крюк (одиночный трос) | Подъем | м/мин | 60 |
| Опускание | 60 | ||||
| 12 | Скорость вращения | об/мин | ≤2.5 | ||
| 13 | Угол поворота | ° | Полный оборот на 360 ° | ||
| 14 | Вес крана | кг | 4036 (вкл. заднюю опору) | ||
| 15 | Топливный насос | ------------- | Шестеренчатый насос | ||
| 16 | Емкость топливного бака | л | 170 | ||
| 17 | Рабочее давление гидравлической системы | МПа | 23 | ||
| 18 | Поток гидравлической системы | л/мин | 80 | ||

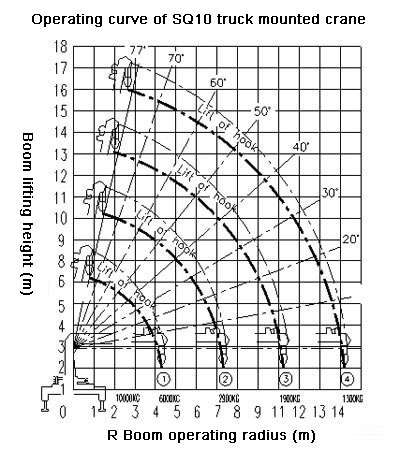

Рабочие характеристики крана-манипулятора:
| Нагрузка (кг) Радиус (м) |
Масса груза (кг) | |||
| Стрела, 1 секция | Стрела, 2 секции | Стрела, 3 секции | Стрела, 4 секции | |
| 2.5 | *10000 | 6700 | 5000 | 4400 |
| 3.0 | *8400 | 6500 | 5350 | 4200 |
| 3.5 | 7300 | 6000 | 5200 | 4000 |
| 4.0 | 6500 | 5400 | 4800 | 3950 |
| 5 | 6000 (4.4) | 4500 | 4000 | 3200 |
| 6 | 3800 | 3500 | 2900 | |
| 7 | 3400 | 3000 | 2500 | |
| 8 | 2900 (7.4) | 2600 | 2300 | |
| 9 | 2400 | 2200 | ||
| 10 | 2100 | 2000 | ||
| 11 | 1900 (10.4) | 1700 | ||
| 12 | 1400 | |||
| 13 | 1300 (13.3) | |||
| 14 | ||||
| 16 | ||||
| Коэффициент усиления | Для показателей, помеченных «*» коэффициент усиления составляет 6, для остальных – 4. | |||
Примечание:
- Номинальная грузоподъемность крана включает вес крюка (108 кг) и других подъемных приспособлений. Кронштейн должен стоять на ровной и твердой поверхности.
- Фактический подъемный вес зависит от фактического радиуса действия.
- Если длина стрелы превышает 6 м, кронштейн должен полностью выдвигаться.
- Параметры в приведенной выше таблице не допускают отклонения стрелы.
