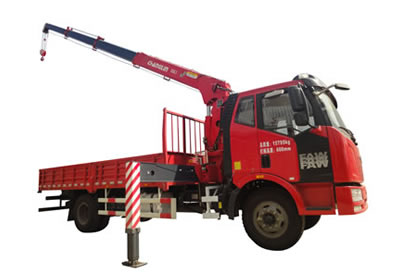

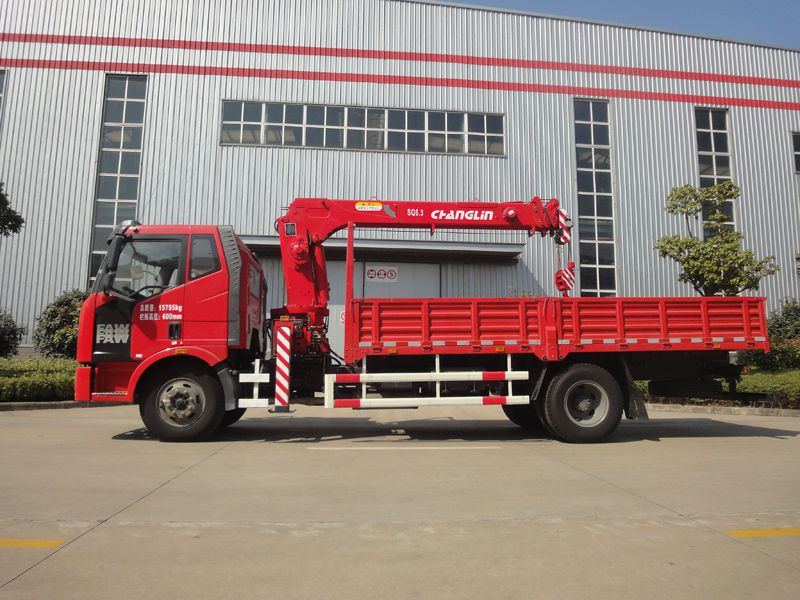

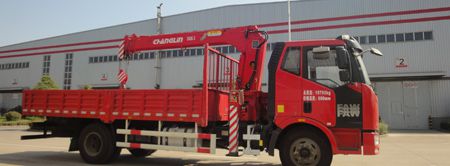

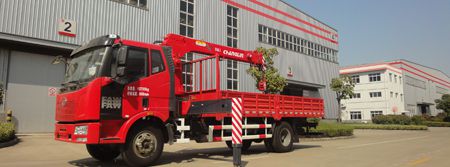

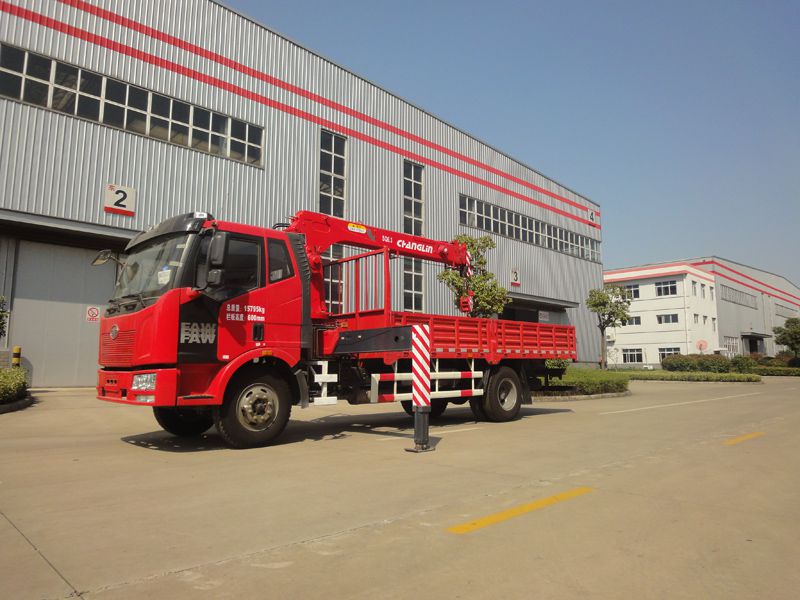

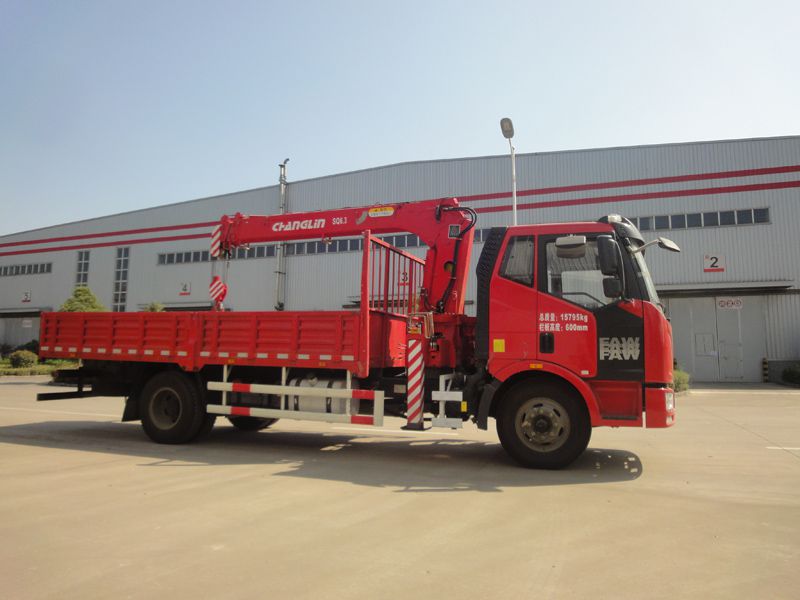

Кран-манипулятор (кран с прямой стрелой SQ6.3)
- Кран-манипулятор SQ6.3 с прямой стрелой, установленный на шасси грузового автомобиля, оснащен червячным редуктором, благодаря которому достигается вращение вокруг своей оси на 360°.
- Гидравлические горизонтальные аутригеры (опоры) с размахом 5.2 метра установлены в качестве базовой комплектации.
- Благодаря шестиугольной форме стрелы КМУ отличается превосходной поперечной устойчивостью.
- Рабочие рычаги, расположенные рядом с грузовым отсеком, позволяют осуществлять управление с обеих сторон.
Информационно-консультационное сообщение
- Данная крано-манипуляторная установка оснащена главным распределителем ручного управления с 4 функциями и регулирующим клапаном для аутригеров с ручным управлением и 4 функциями.
- Для повышения уровня эксплуатационной безопасности базовая комплектация крана-манипулятора оснащена ограничителем высоты, устройством защиты от сильного ветра и светодиодными лампами высокой мощности. Ограничитель грузового момента может быть установлен дополнительно.
Технические параметры:
| № п/п | Наименование | Ед. измерения | Параметры | ||
| 1 | Макс. грузовой момент | кН.м | 157 | ||
| 2 | Макс. грузоподъемность | кг | 6300 | ||
| 3 | Макс. рабочая высота | мм | 11500 | ||
| 4 | Длина стрелы (полностью втянутая) | мм | 4046 | ||
| 5 | Максимальная высота подъема (от земли) | мм | Примерно 13800 | ||
| 6 | Коэффициент подъема | 6/4 | |||
| 7 | Макс. угол подъема стрелы | (°) | 77 | ||
| 8 | Мин. угол подъема стрелы | (°) | 0 | ||
| 9 | Боковой размах передней опоры | мм | 2130~5210 | ||
| 10 | Боковой размах задней опоры | мм | - | ||
| 11 | Макс. скорость подъема | Главный крюк (одиночный трос) | Подъем | м/мин | 69 |
| Опускание | 67 | ||||
| 12 | Скорость вращения | об/мин | ≤2.5 | ||
| 13 | Угол поворота | ° | Полный оборот на 360 ° | ||
| 14 | Вес крана | кг | 2726 | ||
| 15 | Топливный насос | ------------- | Шестеренчатый насос | ||
| 16 | Емкость топливного бака | л | 140 | ||
| 17 | Рабочее давление гидравлической системы | МПа | 23 | ||
| 18 | Поток гидравлической системы | л/мин | 60 | ||

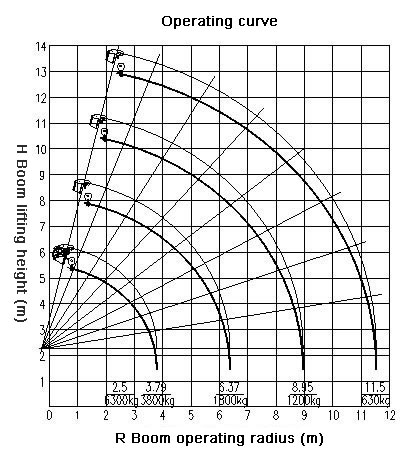

Номинальная грузоподъемность крана-манипулятора (единица измерения: кгс):
| R / L | 4.06м | 6.64м | 9.22м | 11.8м |
| 2.5 | *6300 | *5000 | 3000 | |
| 3.0 | *5000 | 3350 | 2750 | 2160 |
| 3.5 | 4000 | 3020 | 2520 | 1990 |
| 4.0 | (3.79) 3800 | 2750 | 2310 | 1830 |
| 4.5 | 2500 | 2120 | 1680 | |
| 5.0 | 2280 | 1950 | 1540 | |
| 5.5 | 2100 | 1800 | 1410 | |
| 6.0 | 1950 | 1670 | 1290 | |
| 6.5 | (6.37) 1800 | 1560 | 1180 | |
| 7.0 | 1470 | 1080 | ||
| 7.5 | 1350 | 990 | ||
| 8.0 | 1300 | 910 | ||
| 8.5 | 1250 | 840 | ||
| 9.0 | (8.95) 1200 | 780 | ||
| 9.5 | 730 | |||
| 10.0 | 690 | |||
| 10.5 | 660 | |||
| 11.0 | 640 | |||
| 11.5 | 630 | |||
| Коэффициент усиления | Для показателей, помеченных «*» коэффициент усиления составляет 6, для остальных – 4. | |||
