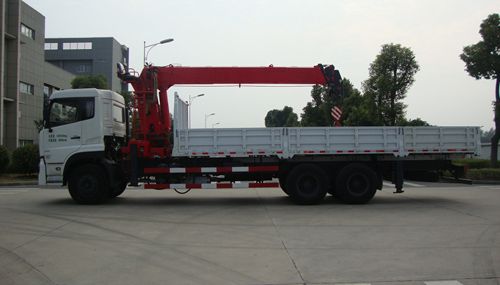

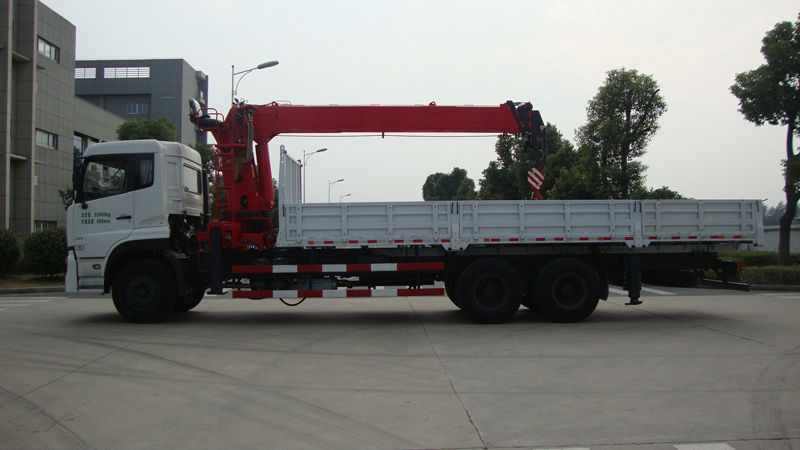

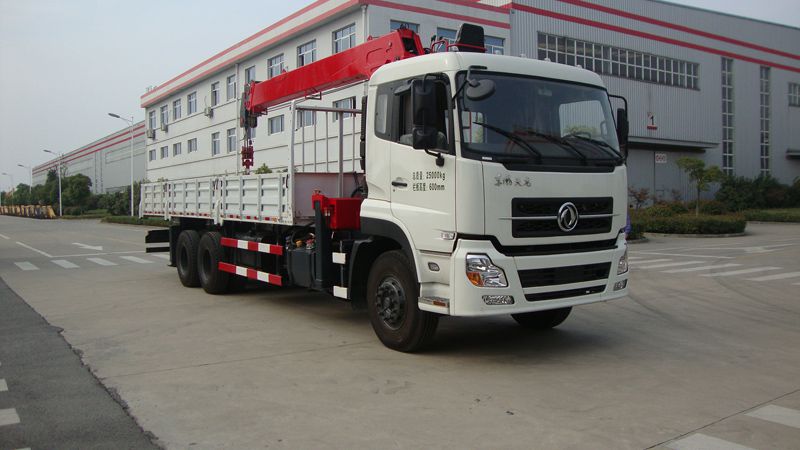

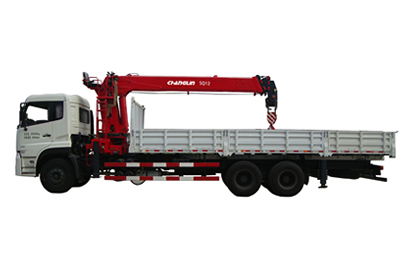

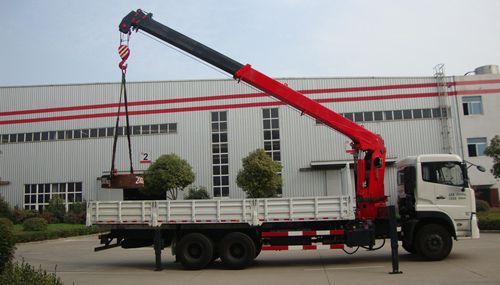

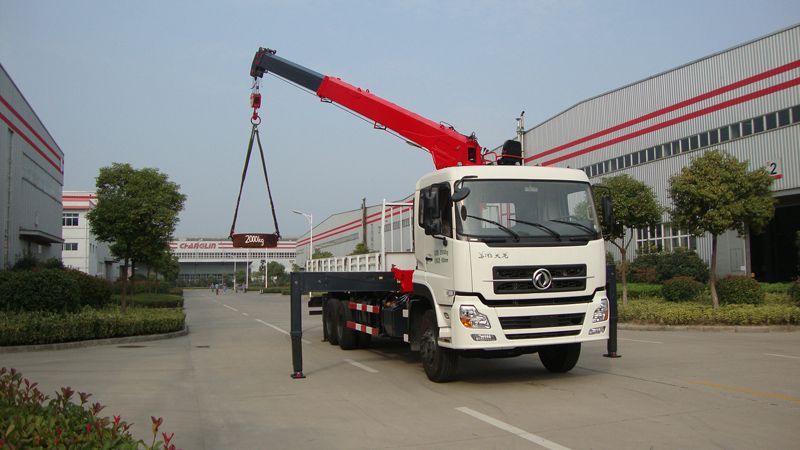

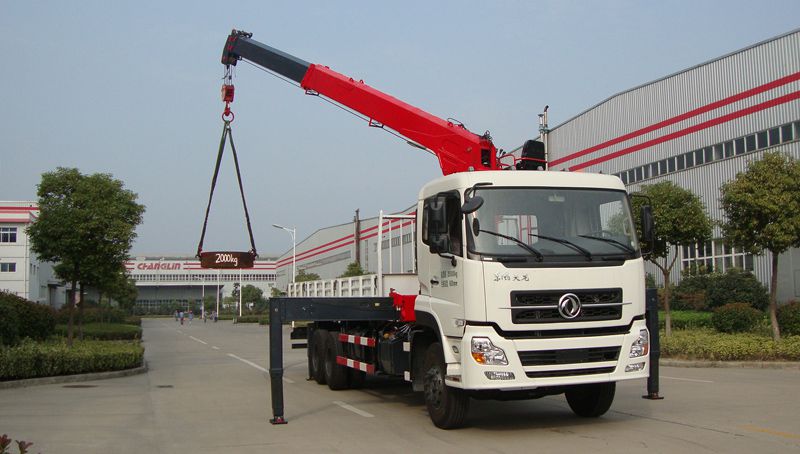

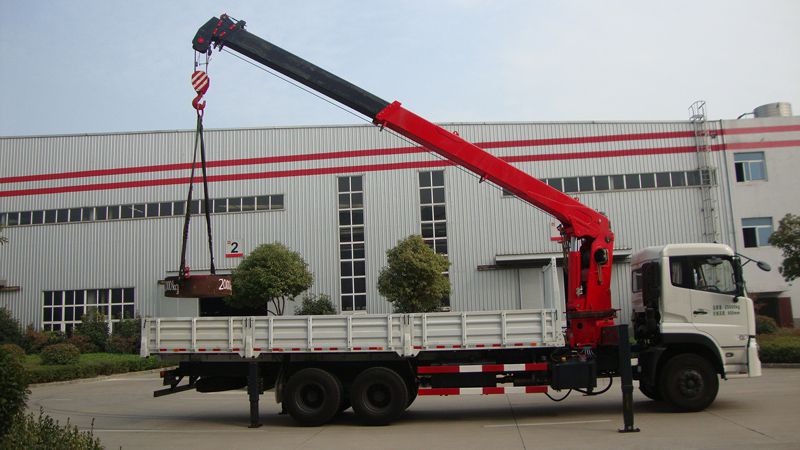

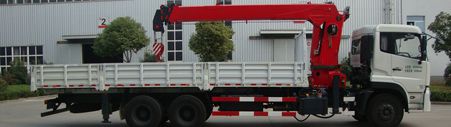

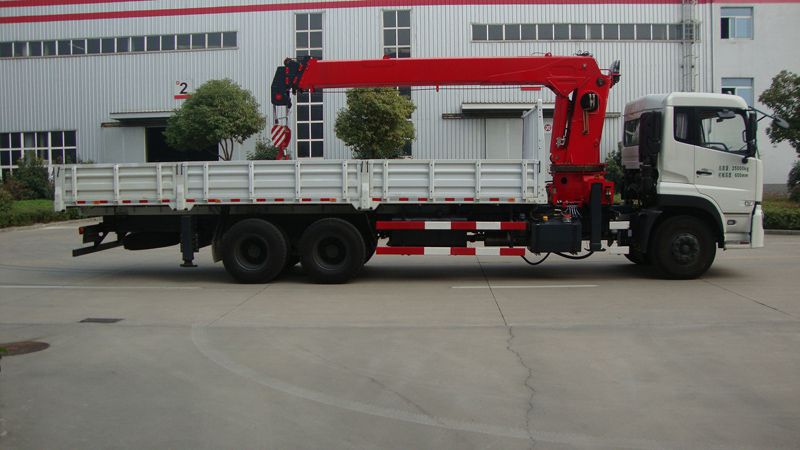

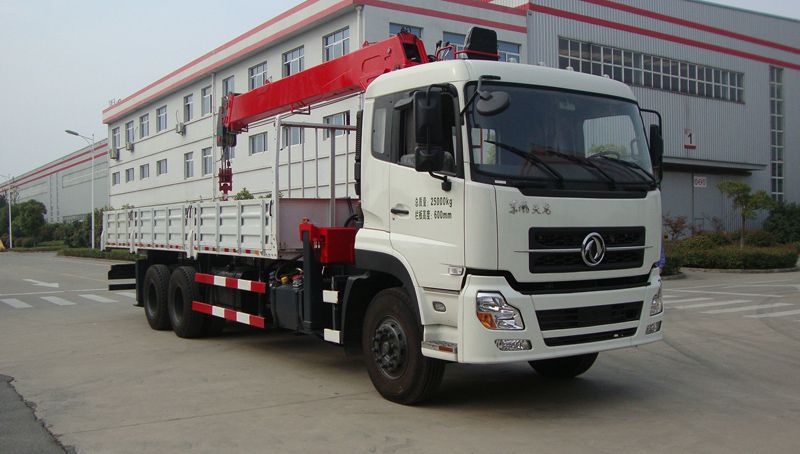

Кран-манипулятор (кран с прямой стрелой SQ12)
- Кран-манипулятор SQ12 с прямой стрелой оснащен планетарным редуктором, который обеспечивает стабильное вращение крана вокруг своей оси на 360°.
- Ширина вылета переднего аутригера составляет 5.56 метров. Задние фиксированные аутригеры, идущие в базовой комплектации, гарантируют высокую стабильность крано-манипуляторной установки. По запросу заказчика мы можем установить задние гидравлические упоры, которые обеспечат более высокую устойчивость и позволят применять данное оборудование в более сложных условиях.
- Более высокое сиденье в кабиле позволит оператору иметь более широкое поле обзора.
Информационно-консультационное сообщение
- Шестиугольная стрела обеспечивает превосходную поперечную стабильность крана.
- Двухступенчатые телескопические гидроцилиндры безопасны и надежны.
- Работа крана-манипулятора управляется с помощью главного распределителя, расположенного рядом с сиденьем.
- Аутригеры контролируются специальными управляющими клапанами, расположенными с обеих сторон КМУ. Использование переключающего клапана не допускает неправильной эксплуатации.
- Данный кран, установленный на шасси грузового автомобиля, оснащен ограничителем высоты, устройством защиты от сильного ветра и светодиодными лампами освещения.
- Для более безопасной эксплуатации дополнительно может быть установлен ограничитель грузового момента.
Технические параметры:
| № п/п | Наименование | Ед. измерения | Параметры | ||
| 1 | Макс. грузовой момент | кН.м | 300 | ||
| 2 | Макс. грузоподъемность | кг | 12000 | ||
| 3 | Макс. рабочая высота | мм | 15000 | ||
| 4 | Длина стрелы (полностью втянутая) | мм | 5100 | ||
| 5 | Максимальная высота подъема (от земли) | мм | Примерно 16100 | ||
| 6 | Коэффициент подъема | 6/4 | |||
| 7 | Макс. угол подъема стрелы | (°) | 75 | ||
| 8 | Мин. угол подъема стрелы | (°) | 0 | ||
| 9 | Боковой размах передней опоры | мм | 5400 | ||
| 10 | Боковой размах задней опоры | мм | 2300 | ||
| 11 | Макс. скорость подъема | Главный крюк (одиночный трос) | Подъем | м/мин | 60 |
| Опускание | 60 | ||||
| 12 | Скорость вращения | об/мин | ≤2.5 | ||
| 13 | Угол поворота | ° | Полный оборот на 360 ° | ||
| 14 | Вес крана | кг | 5800 (вкл. заднюю опору) | ||
| 15 | Топливный насос | ------------- | Дуплексный насос | ||
| 16 | Емкость топливного бака | л | 240 | ||
| 17 | Рабочее давление гидравлической системы | МПа | 26 | ||
| 18 | Поток гидравлической системы | л/мин | 100 | ||

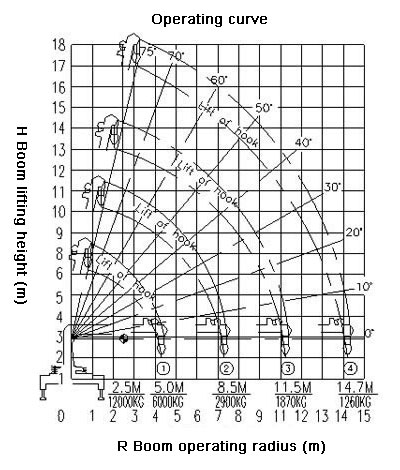

Грузоподъемность крана-манипулятора:
| Рабочий радиус (м) | Максимальная грузоподъемность (кг) | |||
| Стрела длиной 5.6 м | Стрела длиной 8.8 м | Стрела длиной 11.9 м | Стрела длиной 14.71 м | |
| Подъемная масса | Подъемная масса | Подъемная масса | Подъемная масса | |
| 2.5 | 12000 | 7000 | 5500 | |
| 3.0 | 10000 | 7000 | 5500 | |
| 3.5 | 8500 | 7000 | 5500 | 4000 |
| 4.0 | 7500 | 6280 | 5200 | 4000 |
| 4.5 | 6600 | 5870 | 4860 | 4000 |
| 5.0 | 6000 | 5350 | 4500 | 3850 |
| 5.5 | 4960 | 4200 | 3600 | |
| 6.0 | 4670 | 3900 | 3390 | |
| 6.5 | 4300 | 3690 | 3210 | |
| 7.0 | 3850 | 3480 | 3050 | |
| 7.5 | 3500 | 3290 | 2870 | |
| 8.0 | 3140 | 3000 | 2720 | |
| 8.5 | 2890 | 2810 | 2610 | |
| 9.0 | 2550 | 2510 | ||
| 9.5 | 2400 | 2380 | ||
| 10.0 | 2260 | 2260 | ||
| 10.5 | 2120 | 2150 | ||
| 11.0 | 2000 | 2010 | ||
| 11.5 | 1870 | 1890 | ||
| 12.0 | 1790 | |||
| 12.5 | 1680 | |||
| 13.0 | 1600 | |||
| 13.5 | 1520 | |||
| 14.0 | 1440 | |||
| 14.5 | 1380 | |||
| 15.0 | 1260 (14.71) | |||
